Beregne og dimensjoner drifts- og startkondensatorer

Ta en titt på noen tommelfingerregler som veiledning når du skal dimensjonere driftskondensatorer og startkondensatorer.

MERK! Se alle verdiene som en indikasjon. For å være helt sikker, følg motorprodusentens anbefaling.

Kapasitet driftskondensator, enfaset motor (µF)

Motorstørrelse

0,075 kW
(0,1 hp)
Hastighet/poler:
3000 rpm - 50 Hz /
2 poler		 6,3 µF

1500 rpm - 50 Hz /
4 poler		 6,3 µF

Motorstørrelse
  		0,18 kW
(0,25 hp)
Hastighet/poler:
3000 rpm - 50 Hz /
2 poler		 10 µF

1500 rpm - 50 Hz /
4 poler		 12,5 µF

1000 rpm - 50 Hz /
6 poler		 10 µF

Motorstørrelse

 		0,37 kW
(0,5 hp)
Hastighet/poler:
3000 rpm - 50 Hz /
2 poler		 16 µF

1500 rpm - 50 Hz /
4 poler		 16 µF

1000 rpm - 50 Hz /
6 poler		 20 µF

Motorstørrelse
  		0,55 kW
(0,75 hp)
Hastighet/poler:
3000 rpm - 50 Hz /
2 poler		 20 µF

1500 rpm - 50 Hz /
4 poler		 20 µF

1000 rpm - 50 Hz /
6 poler		 25 µF

Motorstørrelse
  		0,75 kW
(1 hp)
Hastighet/poler:
3000 rpm - 50 Hz /
2 poler		 25 µF

1500 rpm - 50 Hz /
4 poler		 25 µF

1000 rpm - 50 Hz /
6 poler		 25 µF

Motorstørrelse

 		0,92 kW
(1,25 hp)
Hastighet/poler:
3000 rpm - 50 Hz /
2 poler		 30 µF
1500 rpm - 50 Hz /
4 poler		 28 µF
1000 rpm - 50 Hz /
6 poler		 30 µF
Motorstørrelse

 		1,1 kW
(1,5 hp)
Hastighet/poler:
3000 rpm - 50 Hz /
2 poler		 32 µF

1500 rpm - 50 Hz /
4 poler		 32 µF

1000 rpm - 50 Hz /
6 poler		 36 µF

Motorstørrelse
  		1,5 kW
(2 hp)
Hastighet/poler:
3000 rpm - 50 Hz /
2 poler		 40 µF

1500 rpm - 50 Hz /
4 poler		 40 µF

1000 rpm - 50 Hz / *
6 poler		 50 µF

Kapasitet driftskondensator, trefaset motor på enfase (µF)

Motorstørrelse
  		0,18 kW
(0,25 hp)
Full last 12,5 µF
Motorstørrelse
  		0,37 kW
(0,5 hp)
Full last 25 µF
Motorstørrelse
  		0,55 kW
(0,75 hp)
Full last 38 µF
Motorstørrelse
  		0,75 kW
(1 hp)
Full last 50 µF
Motorstørrelse
  		0,92 kW
(1,25 hp)
Full last 60 µF
Motorstørrelse
  		1,1 kW
(1,5 hp)
Full last 75 µF
Motorstørrelse
  		1,5 kW
(2 hp)
Full last 100 µF

Kapasitet startkondensator (µF)

Motorstørrelse
   		0,075 kW
(0,1 hp)
Driftspenning
kondensator 220 V 		20 µF
Driftspenning
kondensator 280 V
 10 µF
Motorstørrelse
  		0,18 kW
(0,25 hp)
Driftspenning
kondensator 220 V
 50 µF
Driftspenning
kondensator 280 V
 25 µF
Motorstørrelse
  		0,37 kW
(0,5 hp)
Driftspenning
kondensator 220 V  		100 µF
Driftspenning
kondensator 280 V 		50 µF
Motorstørrelse

0,55 kW
(0,75 hp)
Driftspenning
kondensator 220 V
 150 µF
Driftspenning
kondensator 280 V
 80 µF
Motorstørrelse
  		0,75 kW
(1 hp)
Driftspenning
kondensator 220 V
 200 µF
Driftspenning
kondensator 280 V
 100 µF
Motorstørrelse
  		1,1 kW
(1,5 hp)
Driftspenning
kondensator 220 V
 300 µF
Driftspenning
kondensator 280 V
 150 µF
Motorstørrelse

 		1,5 kW
(2 hp)
Driftspenning
kondensator 280 V
 200 µF

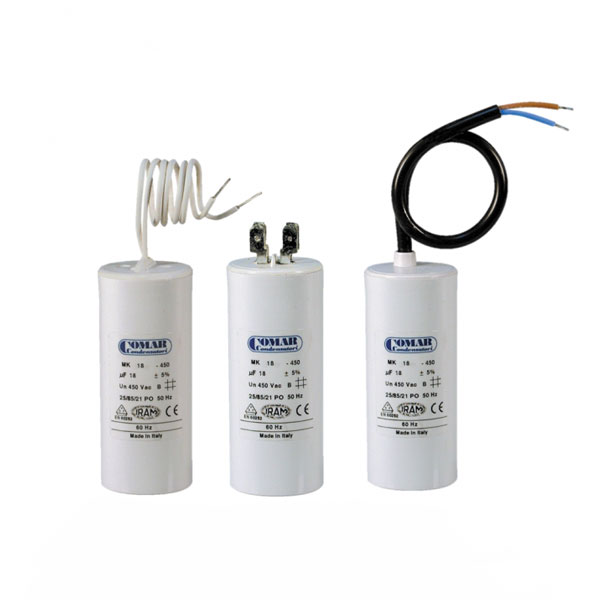

Relaterte produkter
